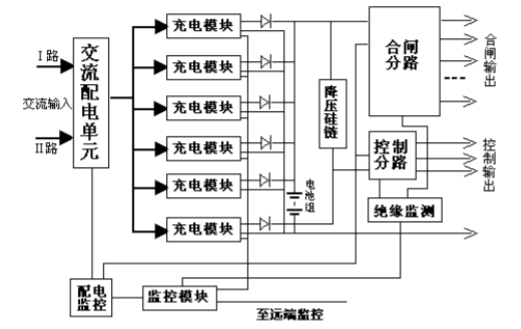

直流屏由高频开关整流模块,可编程控制器(PLC,蓄电池组,绝缘监督装置,蓄电池自动监测装置,母线电压自动调理装置,触摸屏,预告信号装置等组成。蓄电池采用免维护电池。



主要技术参数:

1.交流输入电压:三相AC380主15%V、50±1HZ。

2.母线电压:DC 220V/110V。

3.整流器输出额定电流:可选。

4.浮充电压:DC 246V/123V(标准。

5.额定充电电流:0.1CA。

6.稳压精度:≤±0.2%。

7.纹波系数:<0.2%。

8.限流精度:<+0.2%。

操作顺序:

本设备交流进线分两路即Ⅰ路电源和Ⅱ路电源:

1、Ⅱ路交流电源操作,首先合上Ⅰ路交流输入总电源开关,Ⅰ路交流输入总电源开关,当Ⅰ路交流电源正常工作时,Ⅰ路交流电源工作指示灯亮,表明系统已接通交流电源,ПⅠ路电源只作为备用;以第Ⅰ路为主回路,第Ⅱ回路为备用辅助回路,当第Ⅰ路交流失压时,自动切换到交流第Ⅱ路(前提条件是第Ⅱ路交流正常,如果第П路交流电源本身不正常的话,则无法自动进行切换,一旦交流Ⅰ路电源恢复正常,则自动切换回到交流Ⅰ路,П路交流电源工作指示灯亮。如切断Ⅰ路和Ⅱ路交流输入电源,可断开交流输入开关。

故障分析:

A、如果Ⅰ路交流进线电源正常,Ⅰ路交流电源工作指示灯不亮,Ⅰ路交流电源不能自动投入,可能是Ⅰ路交流接触器KMA11烧坏,处理方法为更换接触器,或者把Ⅰ路交流输入总电源开关断开,合上Ⅱ路交流输入总电源开关。

B、交流输入空气开关故障

现象:交流输入不能正常接入系统,充电模块不能工作。

处理:a暂时切换到另外一路交流输入,待电池充满电后,关断外部交流输入,更换损坏的空气开关。

b如果两路交流输入空气开关同时损坏,应同时将两路外部交流输入电源断开，更换空气开关;在无相应配件的情况下,可以直接将交流输入接入交流空气开关的输入端子上暂时供电。

2、启动整流模块:整流模块在交流上电时可自启动,或在触摸显示屏画面上操作起动整流模块;模块工作指示绿灯亮(启动是软启动需3~4秒,启动后模块显示模块输出电压(在模块有A/V选择按钮,可选择显电压、电流,触摸屏上有电压显示,然后相继投入控制系统各回路开关,其对应的指示灯亮,表明系统全部回路接通得电;整流器停止可按整流器停止按钮。

1直流屏的充电模块

三相交流电源经过EMⅠ滤波器输入到整流电路,将交流整流为脉动的直流输出,通过无源功率因素校正(PFC电路,将脉动的直流转换为平直的直流电源,DC/AC高频逆变器将直流转换为高频交流电源,通过高频整流电路将高频的AC转换为高频脉动的直流,此直流通过高频滤波输出。

其中 DC/AC高频变换电路在脉宽调制(PWM电路的控制下通过调整变换电路的脉冲宽度,以实现电压调整(包括稳压和电压整定。

整个充电模块在微机系统的监控下工作,包括模块的保护、电压调整等,同时微机实现将充电模块的运行数据上报到监控模块和接受监控模块的控制命令。

2直流屏充电模块技术指标

充电模块的主要功能是实现AC/DC变换。充电模块可以在自动(监

控模块控制和手动(人为控制两种工作方式下工作。

充电模块的通用技术指标如表2-1-1表所示:

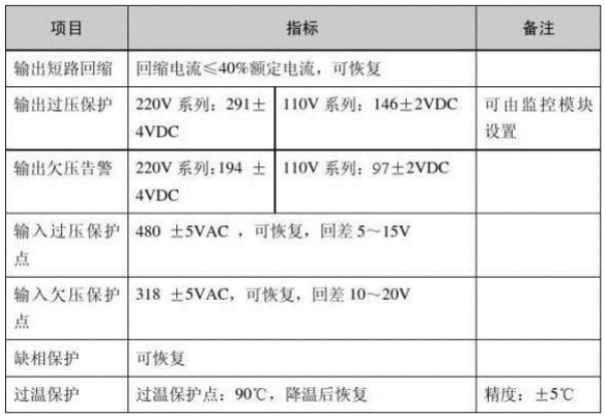

表2-1-1充电模块保护特性表

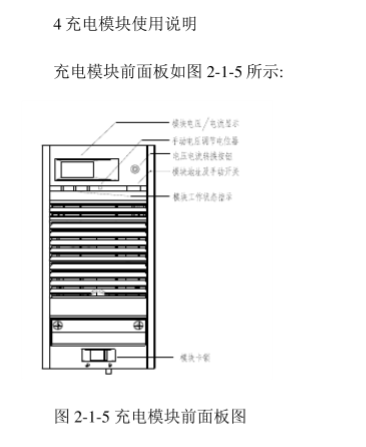

充电模块前面板上的高亮度LED数码管指示模块的输出电压或电流,由显示转换开关进行切换。面板上的发光二极管分别指示模块输入电源正常(绿色、模块保护(黄色、模块故障(红色。其中,模块保护包括交流过、欠压,过温、缺相,输出欠压等;模块故障包括模块输出过压。

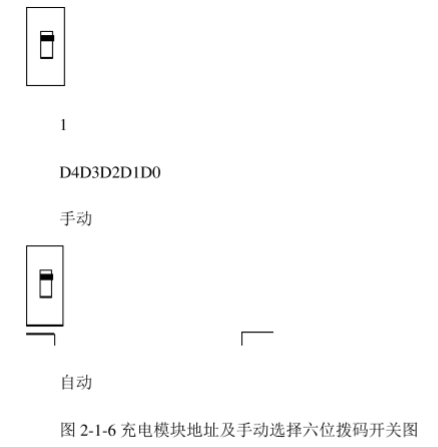

模块面板上嵌入的电位器用来调整模块在手动状态下的输出电压,注意只有在手动方式下,调节该电位器才起作用。充电模块地址及手动/自动拨码开关用来设置模块通讯地址和选择手动功能,其定义如图2-1-6所示:



自动/手动工作方式:

自动:在自动工作方式下,模块的输出电压、限流点、开关机均由监控模块进行控制,人工无法进行干预,如果模块设计用作合闸模块,对电池进行充电,一般应设置为自动工作方式。

手动:手动状态下,模块的输出电压有上述介绍的面板电位器进行调整,模块的输出电压、限流点和开关机等均不受监控模块控制,但可以将模块的运行参数上报给监控模块。如果模块连接到控制母线上，为单一稳定电压输出,应将模块设置为手动状态,调整电位器为需要输出的电压值,此时模块的限流点全部放开,为105%~110%。

注意:调节电位器可使充电模块输出电压最高达到284V/142V,在系统正常时请勿随意调节该电位器。由于不同用户选择蓄电池的节数有差异,为安全起见,充电模块的输出在出厂时已整定在234V/117V浮充电压值上。

充电模块显示内容:充电模块的LED可以显示模块的输出电压和输出电流,其切换通过面板上的显示切换开关来切换。显示电压为3位，显示电压精确到0.1A,显示误差为1个字。

故障分析:当PLC与模块通信故障,或电源模块DC220V/DC24V无输出,或者PLC本身有故障时,模块输出电压会自动设定在234V/117V,此时电压不可调。当出现以上故障时,先把PLC电源开关(单极的,在屏后PLC边上断开,再把模块手自、动选择开关拔到手动位置(如下图一,作应急运行,待更换损坏元件后再恢复正常。



直流屏的微机控制自动转换程序如下:

蓄电池的充电程序(恒流→恒压→浮充:进行恒流充电,蓄电池组端电压达到某一整定值时,微机将控制充电装置自动转换为恒压充电,当充电电流逐渐减少到某一整定值时,微机将控制充电装置自动转换为浮充电运行。

直流屏均充条件(均充电压值255V/127V:当电池充电电流大于0.02CA自动进入均充;当电池充电电流都小于0.02CA时均充3小时后自动转换到浮充状态或均充7个小时自动转换到浮充CA为电池容量。（注每年6月、12月1日充电机自动进入均充状态。）

浮充条件(浮充电压值246V/123V:均充退出后自动进入浮充,充电机一般都处在浮充状态。

4.直流屏触摸板操作细则:

A、按下(注:当前所述“按下”为用手轻触触摸屏上的字幕,下同触摸屏上的“RUN”,开始运行触摸板工作程序。

按下欢迎进入直流系统工作模拟图,按下页出现直流屏主菜单,具体如下:

B、按下主菜单上的“状态监控”可察看状态监控设定,具体如下:

按下“整流起动”整流器将进入工作状态;反之,按下“整流器停止”整流器将退出工作状态,按下“返回”即可返回系统主菜单。

注意:如果有电池活化时:电池活化为手动活化,按下电池活化按钮时,整流模块电压会自动设为210V/105V,此时蓄电池端电压高于整流器输出电压,电池向母线供电,达到活化电池的效果,当蓄电池端电压放到低于210V/105V时,会自动停止电池活化,整流模块电压会重新恢复正常对蓄电池进行充电。也可以通过按下“活化退出”按钮停止电池活化(该功能为可选功能。如注有可选两字时:当用户选有此功能时,触摸屏上才有此项操作。

C、按下主菜单上的“当前告警”可察看整流器故障信息,平时该画面为空白画面，当有故障时直流屏蜂鸣器鸣叫,可具体显示该故障内容。

按下“返回”即可返回系统主菜单。

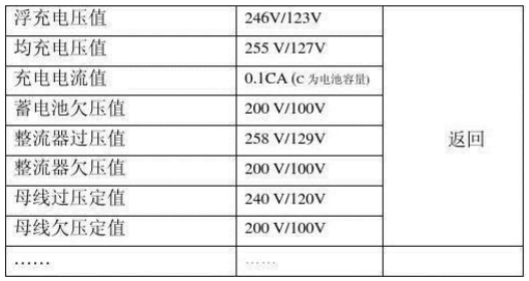

D、按下主菜单上的“参数设定”即出现以下内容:



按下“xxx "即可对当前值进行设定,建议非技术人员请勿对当前设定值随意进行更改!

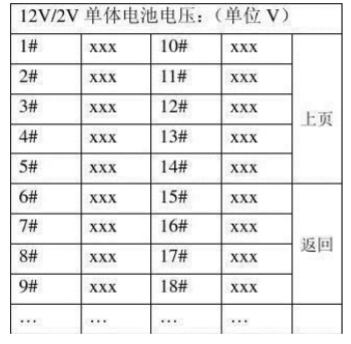

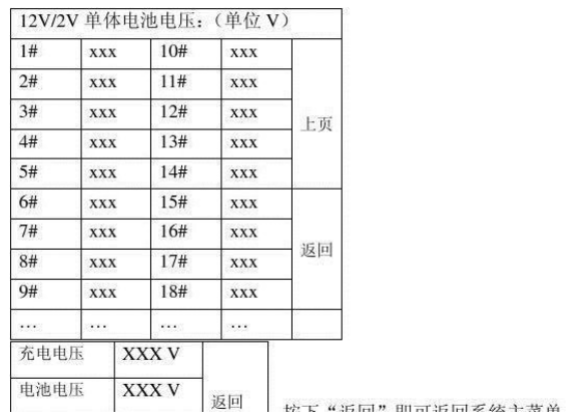

E、按下主菜单上的“参数显示”即可进入参数显示控制菜单,具体有以下



按下“返回”即可返回系统主菜单。(该项为可选功能。注:直流屏绝缘分为普通绝缘型和支路选线型,当选用支路选线型时触摸屏上才有此项功能

故障分析:

当出现直流绝缘不良报警时:可能是直流屏系统输出支路发生绝缘故障或绝缘设备自身故障或者是直流屏内出现接地。

处理:a对于输出支路发生绝缘故障相应的处理。



b如果支路没有发生绝缘下降,应在条件允许情况下,首先断开所有支路馈出开关,还有接地时,则为直流屏内部接地或绝缘监测仪自身问题，再各个回路排查或更换绝缘监测仪或者维修。在故障历史画面中可查看故障历史内容。按下“返回”即可返回系统主菜单。

七、蓄电池组的供电试验:

1.当交流电源失电时,蓄电池组即刻通过硅链不间断向母线供电,当母线电压降低时,系统可通过调压装置自动地对母线电压进行调节,当母线电压恢复正常时,系统将自动关断母线电压调节装置。

2.母线电压恢复正常后,整流器能自动地对蓄电池进行充电,以保证蓄电池组容量足够以随时能够向母线再供电。

4、蓄电池的故障及处理

a蓄电池壳体异常造成的原因:(1使用寿命到期,(2充电电流过大,(3内部有短路或局部放电,(4温升超标,阀控失灵。处理方法:减小充电电流,降低充电电压,检查安全阀体是否堵死。如果到使用期限则更换电池。

b运行中浮充电压正常,但一放电,蓄电池电压很快下降到终止电压值,原因是蓄电池内部失水干涸、电解物质变质。处理方法是更换蓄电池。

GP800系列

外型结构与功能说明

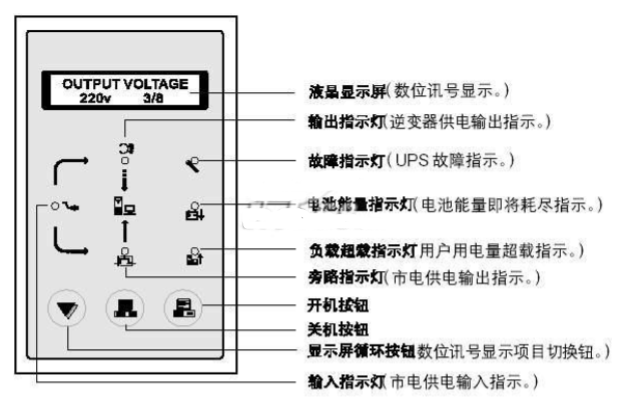

8.lcd显示循环切换按钮:数字讯号显示项目切换钮。

9.ups开关机按键:ups日常开关机按键。

(1按一下开机键后,ups逆变器开始启动,约20秒后转换成ups逆变器供电输出,ups由内部供电装置提供纯净的交流输出电源。

(2按一下关机按键后,可将ups逆变器关机,改由市电旁路供电。此键主要作为ups日常开关机使用。

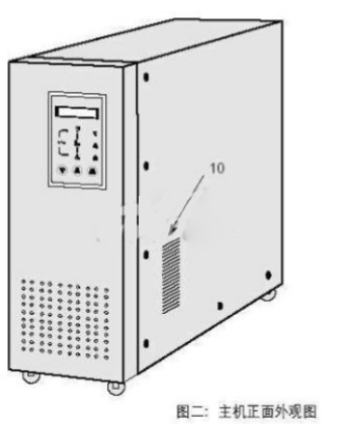

10.散热排风孔:

本排风孔与本机其它小长椭圆形通风孔,皆需保持通风流畅。

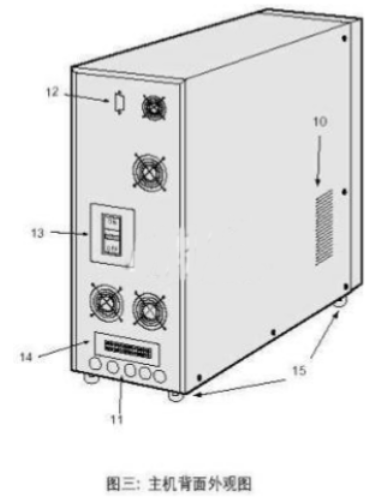

11.配线进出孔:

输入、输出及电池组配线进出入孔。

12.db-9通讯介面插座:

ups 与电脑通讯的标准介面。

13.电力开关:

同时控制输入、输出及电池电力开关。

14.配线端子台:

输入、输出及电池电力配线端子台。

15.活动轮:

底座隐藏4只活动轮子,以利搬运。
